中頻感應加熱彎管機介紹
來源：亞星管道設備日期：2018-09-14

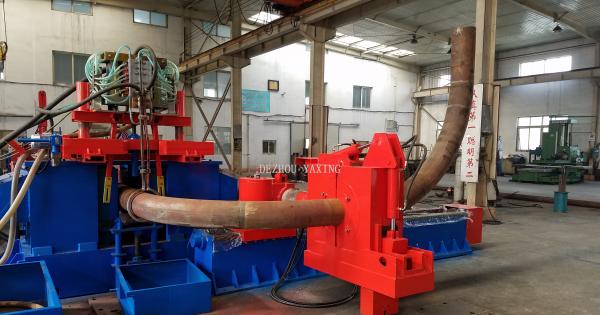

EDW-IIA型中頻加熱液壓彎管機
一、設備用途:
該設備是適用于等徑鋼管生產制造各種直徑尤其是較大直徑的彎曲鋼管的專用非標設備，能連續生產制造多段多曲率半徑的彎曲鋼管（以下簡稱彎管）。彎管的直徑、壁厚和曲率半徑范圍等技術指標均由用戶提出，設備制造方根據用戶要求設計與制造該設備。
二、彎管技術參數：
1、該設備彎管采用的原料鋼管為：無縫鋼管、直縫焊管或螺旋焊管。
2、彎管的彎曲半徑一定要大于2.5D（2.5D以下用彎頭推制工藝制造），編程智能控制彎管角度，（彎管角度在一定范圍內根據需要任意設定）。
3、推制彎管直徑及壁厚范圍：直徑φ89～1420mm，壁厚：φ5～120mm（分段設計與制造該設備）。
4、主油缸行程根據彎管的*大直徑和*大彎曲半徑而定（由用戶提供）。
三、設備結構：
機座道軌、主油缸及支板、活動推板、彎管夾輪裝置、彎管搖臂、搖臂道軌、搖臂轉軸、彎管組合夾盤、中頻變壓器調整裝置、中頻變壓器、中頻電源、智能控制系統、操作臺（觸摸屏）、冷卻水循環系統等組成。
